Zesilovač 5W s MBA810



Zesilovač 5W můžete vymontovat ze staré televize zn. Tesla, kterou najdete někde na skládce či v příkopě.

Doporučuji vyměnit všechny kondenzátory, hlavně "hovňáky", ty časem popraskají a ztrácí kapacitu.





Obrazek


Napájecí napětí +14V se přivede na 5, 4minus.

Vstupní se přivede na 6, 7 - 6 vstup, 7 stínění

Reproduktor (4ohmy) na 2, 3



Obrazek

U novějších televizí je tento modul doplněn o zvukový MF zesilovač+demodulátor já ho tam mam vyletovanej, ale klidně ho tam můžete nechat, stejně se nevyužije. Tyto moduly majÍ jednu nevýhodu, musí se tam přidat ještě kondenzátor 100 - 500uF a odpor 56 - 68ohm



Obrazek

Pohled ze strany spojů.



Obrazek

Schéma zesilovače





Obrazek

Diagram závislosti výkonu zesilovače na napájecím napětí.



Obrazek

Rozměrový náčrtek MBA 810


Nedávno sem si chtěl vyrobit do školy malel zesilovač s rapráčkam naposlouchání mp3, na přestávky jen tak do lavice. Našel sem doma reprobedýnku z auta, je to 4ohm by oko tak 3W-4W. do bedýnky sem udělal páječkou díru a přišrouboval potenciometr, kterej se válel venku v dílně na parapetu :-) Modul zesilovače s MBA810DS vyndanej z televize Tesla sem s indikátorem vybuzení přilepil silikonem na takovej kus lisovanýho papíru, nevim jak se to jmenuje. Ještě sem dal ochranou diodu k napájení aby se zesilovač nepřepóloval. Složil dvě, až tři plochý baterky do série a jelo se :-) Ve škole sem byl spokojen, na dvě plochý baterky v sérii cca 9V-0,7V(dioda) to hrálo perfektně, celá sestava přehlušila třídu tak aby se to dalo poslouchat :-) pak mě napadlo pouštět z mp3 signál 17kHz a dělá to takovej hnusně vysokej zvuk a srát tim učitele :-)


ještě pár fotek


Obrazek

Celá sestava


Obrazek

Ze zadu


Obrazek

Baterky v sérii


Obrazek

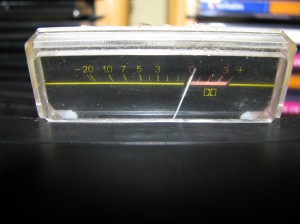

Indikátor vybuzení


Obrazek

A plnej knedlik :-)




Komentáře

Přidat komentář

Přehled komentářů

co?

(majek, 20. 7. 2009 21:23)

posli mne pls tvuj e mail ja ti tam poslu fotky muj je majek@seznam.cz

RE:

(Lukis, 15. 7. 2009 11:20)

našel sem schéma toho modulu i jak ho zapojit, zde na bastlírně: http://www.elektroworld.info/ftp/index.php?&direction=0&order=&directory=Sch%E9mata/Zes

je to 6PN053_31upr.zip

RE: co?

(Lukis, 15. 7. 2009 11:06)

Předzesilovač to mít nemusí, vstupní napětí cca. 300mV postačí pro všechny aplikace, Mp3 přehrávač, CD přehrávač, PC, TV apod...
Jestli máš jinej zesilovač s chladičem, integrovaným obvodem TDA2030 a MDA4290V tak to je 14W zesilovač s korekcemi, o korekce se stará obvod MDA4290V, ten ale dost šumí a je nic moc...
Někde na netu je zapojení těch konektorů, když to nenajdeš, možná ti to nakreslim :-)

co?

(majek, 15. 7. 2009 9:03)

musí to mit predzesiovac? Ja ale mam trochu jinej vetsí a vise konektorů.

RE: Fakt dobrý

(Lukis, 22. 5. 2009 14:00)

Dík, o elektrotechniku se zajímám už asi od 8 let, ale pak asi od 10-13let mě to tak trochu přestalo bavit, protože mě nemohl nikdo učit, pak pak jsme se přestěhovali na vesnici a tam začalo bastlení znova :)

Fakt dobrý

(metle, 22. 5. 2009 10:56)

Seš fakt dobrej asi se o to hodně zajimáš co?????

otázka

(Lukis, 6. 5. 2009 22:54)

Indikátor vybuzení se zapojuje na výstup, jde ještě podle toho o jakej indikátor jde, ručičkovej, s ledkama, či s magickym okem :-)

Zřejmě chytáš něco na AM, máš na vstupu potenciometr?
Nebo ti to kmitá....

otázka

(mara, 6. 5. 2009 22:49)

jo a nevite proč my tam pokaždý kdosi mluví když tam má být ticho??

otázka

(mara, 6. 5. 2009 22:46)

pls, jak se prosim zapojuje ten indikator vybuzení??
sem s tim mím zapojením odpálil i hi-fi věž tak se rači zeptam profiků:)

funkce

(Lukis, 23. 2. 2009 0:32)

Ale prd, ty MBA810 Mp3 v pohodě vybudí, máš tam někde zkrat, nebo studeňák prohlídni to...

funkce?

(milan, 22. 2. 2009 19:07)

ten zesilovac potrebuje predzesilovac. neutahne ho mp3 prehravac. alespon me ne hraje to desne potichu

funkce?

(milan, 22. 2. 2009 19:07)

ten zesilovac potrebuje predzesilovac. neutahne ho mp3 prehravac. alespon me ne hraje to desne potichu

RE: Tesla Color

(coozle, 2. 1. 2009 18:30)

můžeš si z toho vzít vše pokud to jindy využiješ ale ty rezistory co tam sou nevim nevim

RE: Tesla Color

(Lukis, 9. 11. 2008 9:36)

Tak to bude modul vertikálního rozkladu, jediný co by sis z toho mohl vzít je ten chladič...

Tesla Color

(Pan X, 8. 11. 2008 20:53)

Je tam MDA1670X.

RE: Tesla Color

(Lukis, 30. 10. 2008 16:15)

No mohl by to být zesilovač, ale nevim nevim, podivej se co je to za IO.

Tesla Color

(Pan X, 29. 10. 2008 19:12)

V Tesle Color jsem našel něco, co vypadá jako audio zesilovač a chtěl jsem se zempap jestli nevíte, jak se zapojují. Tady jsem dal na internet obrázky:
http://uloz.to/893346/DSC07163.JPG
http://uloz.to/893347/DSC07162.JPG

potvrzení

(petr, 23. 5. 2008 14:47)

no to jo!!!!!!!!!

SVty

(Dík, 9. 5. 2008 23:01)

Tak jsem to zkusil a šlo mi to. A nevíte k čemu jsou ty ostatní konektory?

Pluto

(Lukis, 24. 3. 2008 10:21)

Pro lepší pochopení sem ti to tam dokreslil : http://dlg.uloz.to/9892cf9e74ca182cb82db7ce93026a6f/267463/img-0125.jpg
