Elektronkový audion



Jednoduchý elektronkový audion pro přijímání středních a krátkých vln AM. Audion obsahuje 2 elektronky první je VF pentoda EF80 ve VF části a druhá je trioda+pentoda ECL86 v koncovém zesilovači. Jako anténa postačí dlouhý obyčejný drát. Já mam anténu asi 10metrů dlouhý drát pověšený z okna bastlírny na protější strom.



Přijímač se ladí ladícím kondenzátorem C1, kondenzátorem C2 se nastavuje zpětná vazba a potenciometrem P1 se reguluje hlasitost. Požadované pásmo se volí změnou indukčnosti L1, dá se to vypočítat třeba zde: http://www.belza.cz/knowhow/form.htm . Zpětná vazba je tvořena cívkou L2 zhruba 20 závitů asi 1cm od L1 a ladícím kondenzátorem C2. Nastaví se na největší zisk těsně před rozkmitáním.



Jako koncový zesilovač je použit klasický jednočinný zesilovač se zpětnou vazbou s elektronkou ECL86. Dá se použít i ECL82, po úpravě žhavení i PCL86/82. Výstupní tráfko je ze staré elektronkové televize, nebo rádia.

Napájecí trafo je ze starého elektronkového rádia Tesla Piano, tuším že má sekundár 250V/55mA a žhavení 6,3V.



Celkově hraje audion docela dobře, na to že jsem ve VF teprve začátečník, ale taky od toho nečekejte zázraky. K audionu jsem přidal ještě indikátor vybuzení s magickým okem EM80. Vím, neni to pravý ořechový jako indikátor naladění, ale ten jde udělat jen u superhetu. Nicméně se podle toho indikátoru dá taky dobře ladit.



Ještě musím napsat, že jsem se inspiroval od danyka, a něco mam stejné. Proto sem dám zdroj: http://danyk.wz.cz


Pozor na vysoké napětí!! Autor nebe žádnou zodpovědnost na újmě zdraví či majetku.


Obrazek

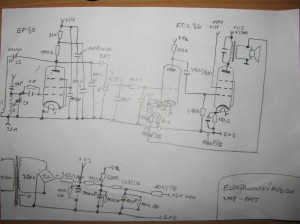

Schéma, kdyby jste nemohli něco přečíst, tak napište. Sem línej kreslit nový schéma...




Obrazek

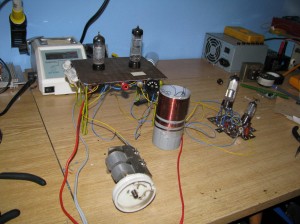

Nabastlený audion




Obrazek

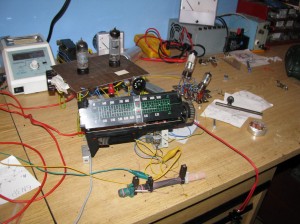

Dostal sem stupnici s ladícím kondenzátorem a cívkou na feritu z nějakého starého rádia.





A na závěr jedno video




Komentáře

Přidat komentář

Přehled komentářů

jednoduší audion

(jan šlehofer, 6. 2. 2011 19:50)

vyrobil jsem jednoduší s elektronkou ECC 85 a s převodním trafem pro silnější zvuk a s usměrňovačem s EAA 91

to milan

(EL34, 22. 10. 2009 14:20)

jestli chceš to schéma s EAA91 a EM84 tak ho mám a můžu poslat.

Re: to milan

(dan, 22. 1. 2011 17:22)

to schéma mě moc zajmá,budu rád když mi ho posleš

chci koupit TESLA El - 34 ,kdo ma

(tommy, 2. 11. 2010 13:57)

prosim pekne!kdo ma vice kusu o el-34 tak mi kontactni na email do.quoc.thang@centrum.cz nebo telefon cislo 731 361 112! dekuji

Řízení zpětné vazby u audionů.

(Petr Grygar, 17. 6. 2010 17:21)

Kdo chcete stavět audion na amatérský pásma, pak doporučuji krom toho, aby tyto byly stavěny jen na pásma nižší, tedy na 80, 40 a 20m. Zpětnou vazbu ZÁSADNĚ řiďte buď LINEÁRNÍM otočným kondenzátorem a nebo změnou polohy zpětnovazební cívky. Řízení kondenzátorem je ale možné jen u tranzistorových přijímačů, protože u elektronkových by docházelo při zvýšené kapacitě k jiskření mezi deskami. Řízení otoč. kond. u elektronkových přijímačů by bylo možné jen s užitím specielního kondenzátoru, který má odizolované desky hmotným izolantem - tedy kde neizoluje jen vzduch. Takové se prakticky neseženou. Jinak regulace cívkou je použitelná i u tranzistorových přijímačů. Když totiž řídíte zpětnou vazbu potenciometrem, tak je problém se zkreslováním signálu - řeč je nesrozumitelná. Při řízení kondenzátorem nebo cívkou se totiž mírně rozlaďuje oscilační obvod, což umožní chytat i řeč bez zkreslení. Potenciometr vám ho nerozladí, jen zkreslí signál, takže s jeho řízením můžete chytat akorát telegrafii.

EM80

(HONZA, 17. 11. 2009 15:30)

REKEN MI NEKDO PLS JAK ROZSVITIT TU EM 80 MAM I EM11 A EM84 NA JAKE KONTAKTY MAM CO PRIPOJIT JDE NAZHAVIT ALE POTREBUJU ABY MI SVITILA TOU ZELENOU BARVOU VIM ZE TED VYPADAM JAKO IDIOT ALE S ELEKTRONKAMI SEM ZACAL TEPRVE NADAVNO TAK TED ZKOUSIM :D

skus to

(EL34, 22. 10. 2009 14:19)

Skus odpor M1 v anodě EF80 nahradit nějakou rozumnou tlumivkou třeba 100z drátem 0,2mm na 5mm ferit.Katodu EF80 rozhodně nezapojuj přímo na zem, ale přes odpor a kodík třeba M1+M1. Kondík 100p v anodě odstraň a ten kondík 2n2 zapoj mezi ten odpor a tlumivku v anodě EF80. Vazbu nech na anodě. BUDE TO HRÁT O MOC LÍP.

indikator

(milan, 13. 7. 2009 22:34)

no to schema se uz z toho odkazu smazane. vlastne to je to jak mas u pcl86 akorad si misto ntoho polovodice soupl diodu elektronkovou. ale na tom schematu byla jen jedna ne? ty mas dve. nevadi, kdyz jednu vynecham? tu proti zemi. pokud mas to schema tak ho nekam hod. diky

indikator

(Lukis, 12. 7. 2009 23:16)

jj je to duodioda, je to EAA91, ten indikátor je obyčejnej indikátor vybuzení s vakuovou diodou :-) na diskuzi u chytráka bylo schéma....

indikator

(milan, 12. 7. 2009 21:38)

promin ze se tazam znovu

indikator

(milan, 12. 7. 2009 21:38)

promin ze se tazam znovu

indikator

(milan, 12. 7. 2009 21:36)

to je to samy jako u zesiku nebo to mas necio jinyho? mas schema? ta elka u toho indikatoru to je neaka dudioda?

ahoj

(Lukis, 20. 6. 2009 14:26)

dík :-)

ahoj

(Mila, 20. 6. 2009 14:10)

To je super. MOC LÍBÍ a moc Ti fandím.

co to je za elku

(milan, 22. 4. 2009 21:15)

u toho mag. oka? nemas na tu indikaci schema?
