Předzesilovač s NE5532


Jedoduchý stereo předzesilovač s nízkým šumem pro univerzální použití, např. tam kde je potřeba zesílit signál třeba z Mp3 přehrávače pro zesilovač se vstupní citlivostí např. 1V, bez předzesilovače by Mp3 přehrávač nevybudil zesilovač naplno. Já jsem předzesilovač použil k zesílení signálu z gramofonu pro elektronkový zesilovač, předzesilovač jsem zabudoval do gramofonu, na zadní panel vytáhl pětikolík a přepínače. Pětikolik byl výstup z předzesilovače a přepínače na přepínání zesilovač-gramofon nebo předzesilovač.
NE5532 má napájecí napětí +-22V postačí však i +-12V, odběr by měl být do 10mA.

Popis zapojení:

Základem tvoří dvojitý nízkošumový operační zesilovač NE5532. Vstupní signál jde přes kondenzátor C8 do neinvertujícího vstupu OZ, ten signál zesílí v po měru odporů ve zpětné vazbě R3 a R5, to se vypočítá podle vzorce  β=R5/R3, kdyby byl R5=100k a R3=22k jako je ve schématu, rovnalo by se zesílení kolem 4,5, kdyby byl R5=100k a R3=10k, rovnalo by se zesílení 10. Z výstupu OZ jde přes vazební kondenzátor C1 zesílený signál. Vstupní impedance je podle odporu R1, v našem případě je to 100k. Stejně tak i výstupní impedance se volí podle odporu R7, v našem případě opět 100k.




Obrazek

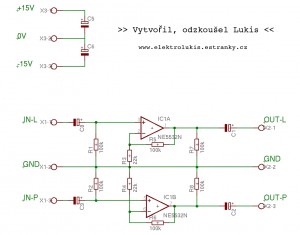

Schéma


Obrazek

Hotový předzesilovač
